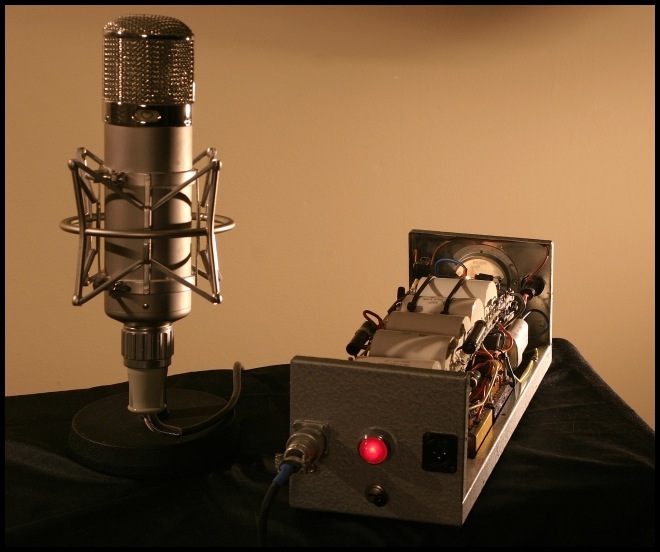

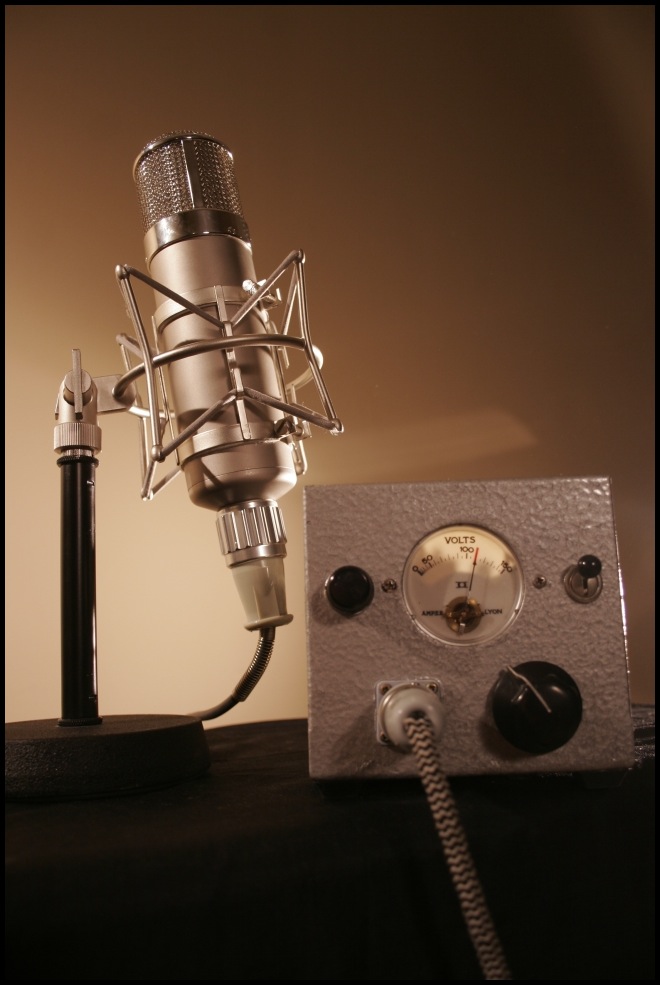

Montage, réalisation, updates et alimentation par Mad.ax
Liste des principaux composants :
Corps et kit mécanique interne : Flea Microphones chez Audio Addict
Capsule M7 PVC / Siegfried Thiersch
Transformateur BV8 Nos Lamination par IoAudio
Tube : EF14 Telefunken NOS / Technical Data
Transformateurs d'alimentation et self copie NG Neumann par Oliver Archut
Câble micro Gotham Audio Gac-7, câblage interne Mogami
Connecteur : Tuchel NOS et côté alimentation Socapex NOS
Condensateurs Mkp SCR Solen
Boîtier, boutons, variac, transfo 9v et self pour l'EF14, résistances, voyant, connecteurs divers : récupération
///////////////////////////////////////////////////////////////////////////////////////////////////////////////

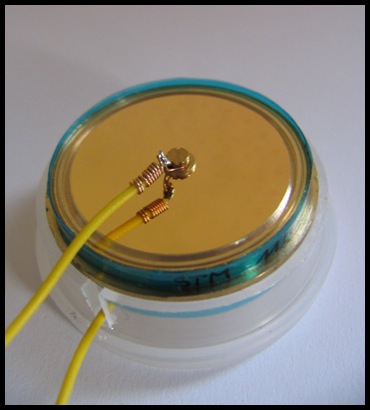

Capsule M7
PVC

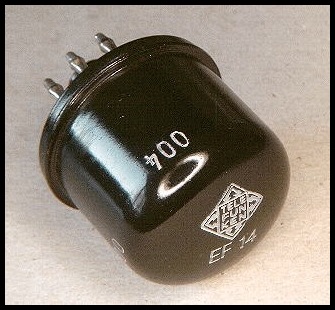

Tube EF14
Telefunken
BV8 / Le
transformateur de sortie, rebobiné exactement comme à
l'origine, avec 4 chambres séparées, sur des laminations
d'époques, à 2 vis comme les tout premiers U47.

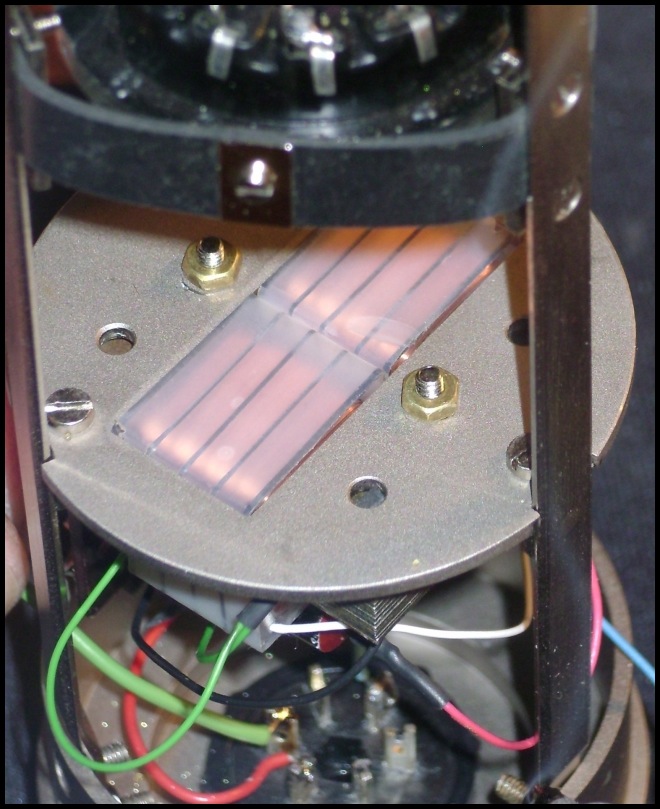

Vue interne
transformateur BV8 / Le même transformateur, monté dans le
corps. On voit bien les bobines séparées.

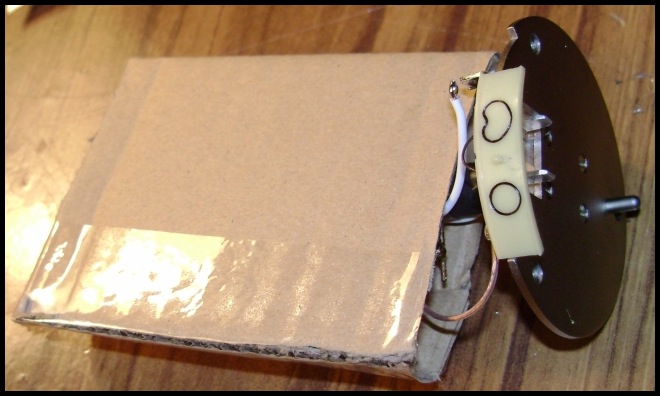

Cache capsule / Un
simple cache en carton permet de protéger la capsule
pendant les manipulations et les soudures.
Transformateur et
alimentation / La plupart des alimentations de clones ne
possèdent qu'un seul transfo, la NG d'origine Neumann en a
2 (transfo d'alim plus self de filtrage). Il nous en a
fallu CINQ !
Légendes :
1- Filtre secteur
2- Variac permettant de régler précisément la tension
d'entrée.
3- Transfo HT (copie NG by Oliver Archut)
4- Self 2 X 8 Henrys (copie NG by Oliver Archut)
5- Transfo 9V pour le chauffage filament de l'EF14
6- Self pour le chauffage filament

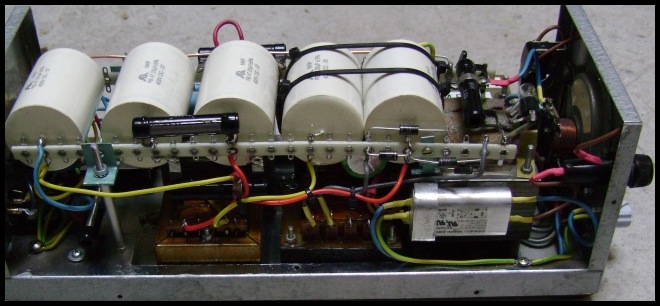

Condensateurs HT /
L'alimentation câblée coté haute tension. Les 5 cylindres
blancs sont les condensateurs Solen de filtrage de 47µF à
film polypropylène.

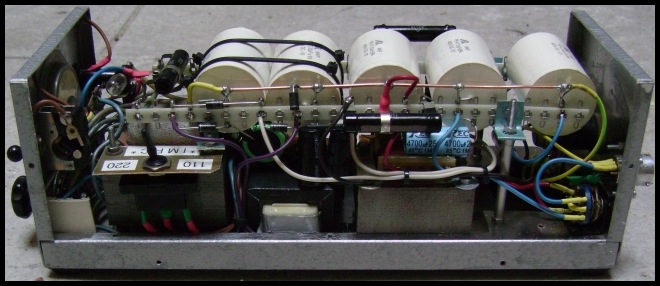

Condensateurs BT /
L'alimentation câblée coté basse tension. Le switch visible
à l'extrême droite permet de couper la basse tension et de
rendre le câble compatible avec un U47 à VF14 pour faire
des comparaisons.
